aout 2005 - les ailerons
|

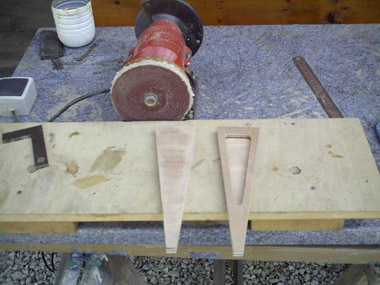

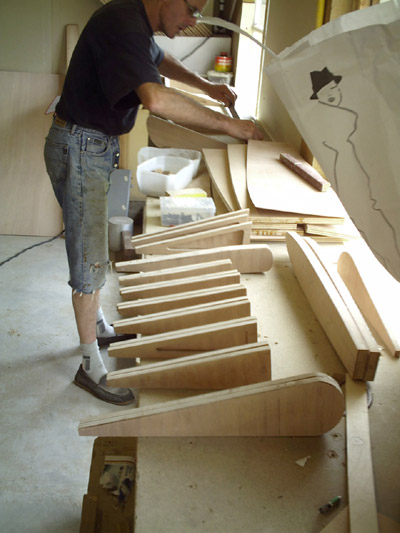

Les nervures des ailerons |
Les nervures des ailerons et des volets sont taillées
dans des planches de contreplaqué (8mm) renforcées
par une feuille de CTP 1,6 mm en okoumé. |
|
les volets
|

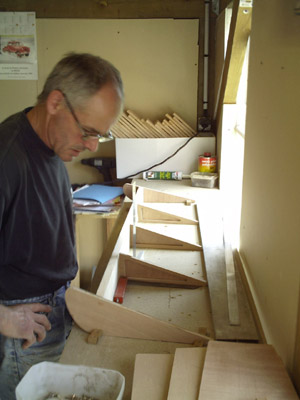

Pierre réalise le montage "à blanc" des
volets. Les nervures sont positionnées sur le longeron
de la gouverne de volet de courbure. |

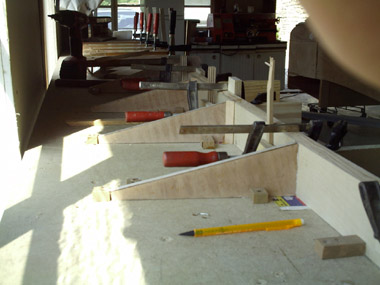

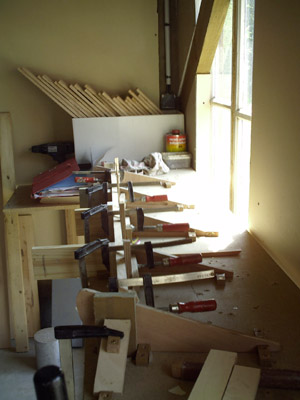

Collage des nervures sur le longeron.
En arrière plan, les nervures centrales de l'aile. |

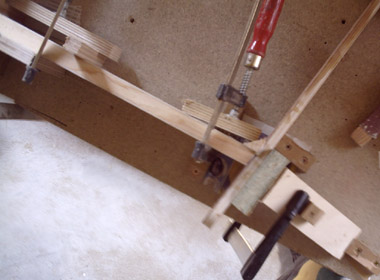

Technique de serrage des "chanlattes" qui asurent le
collage de la nervure sur le longeron. |
|
|

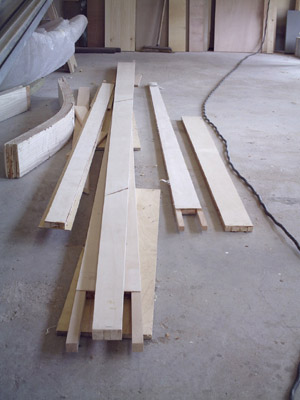

longeronnets
|
|
de gauche à droite :
courbée, une lame du train
principal.
un longeron de gouverne de volet/
L'un sur l'autre, les longeronnets, qui supporteront les gounernes
des volets et des ailerons.
Le second longeron d'aileron
un longeron de gouverne de volet.
|
|
|
