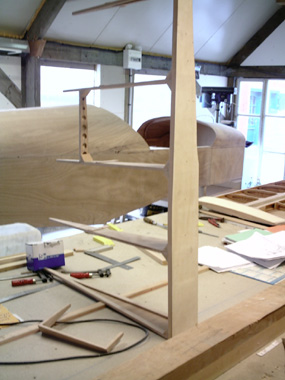

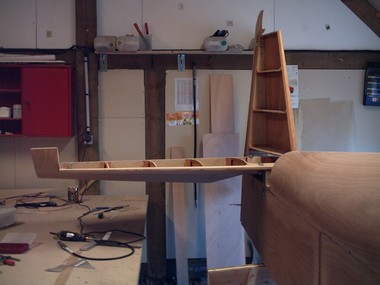

Vue d'ensemble de la profondeur

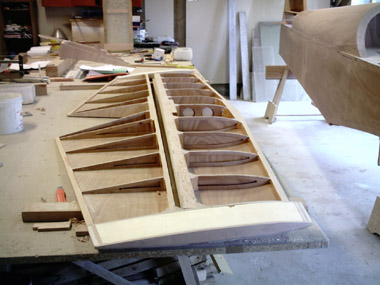

le plan fixe et le volet mobile

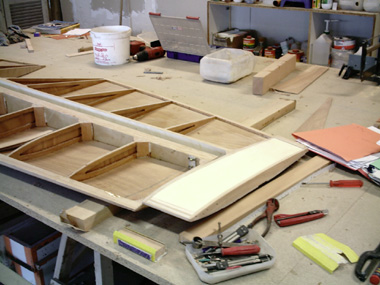

Les saumons dont comblés en klegesel
avant la pose des contrepoids qui assureront l'équilibre
statitique de la profondeur.
|

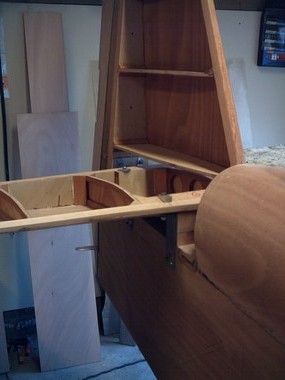

détail de la profondeur
fixation des charnières |
|
|

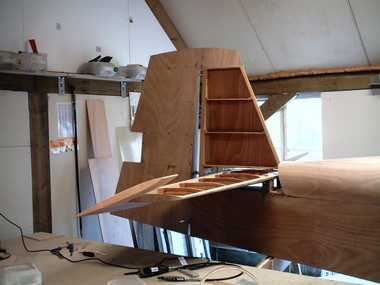

le volet de la DERIVE
Les nervures sont collées sur le longeron avant
la pose du coffrage.
la place de l'anti-tab est réservée
entre deux nervures. L'anti-tab est visible à gauche.
|

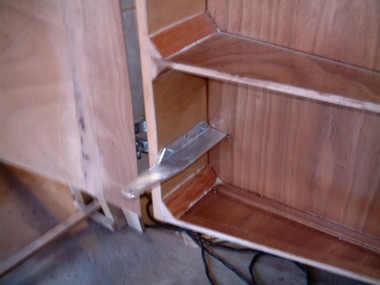

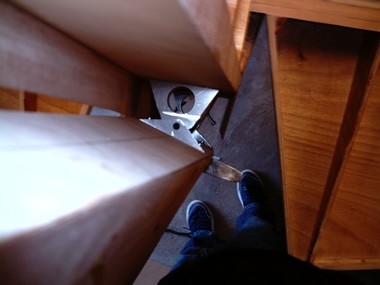

Détail des fixations
de la profondeur |
|
|

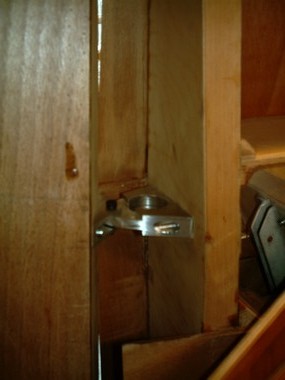

détail d'une charnière
de direction |
|
détail du guignol
de profondeur |
|
