La naissance d'une aile ...



Après plusieurs mois consacrés à la fabrication des pièces qui la composeront, l'aile prend forme autour du longeron.

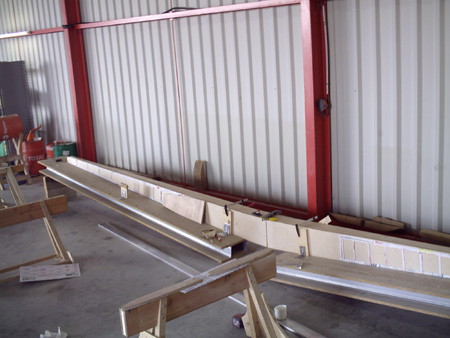

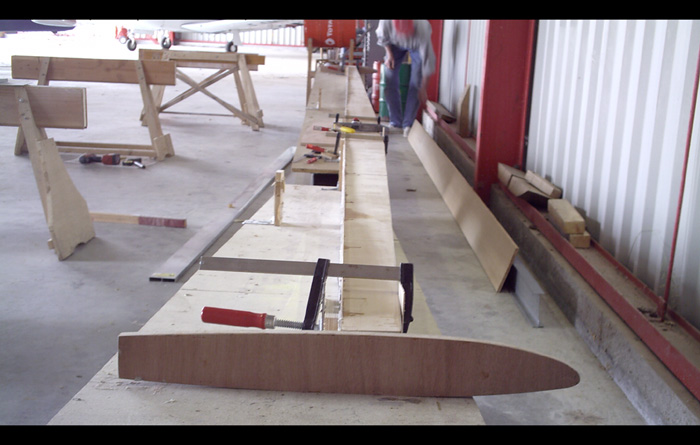

Une fois les premières nervures en place, on peut deviner les formes de l'aile :



4 juin 2006 - assemblage des premières nervures

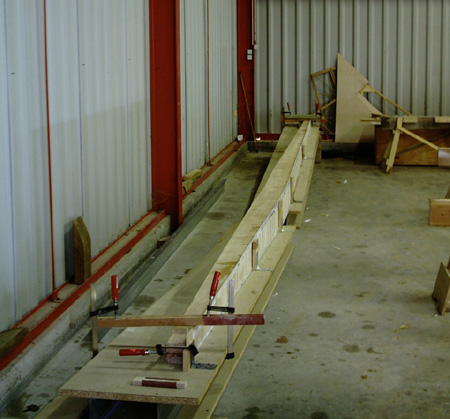

 Après avoir verni la face intérieure des semelles du longeron, des diaphragmes, ainsi que des âmes, le longeron est fermé,
par des âmes en bouleau contreplaqué, de 3 mm sur la partie centrale à 1,5 mm pour les extrémités

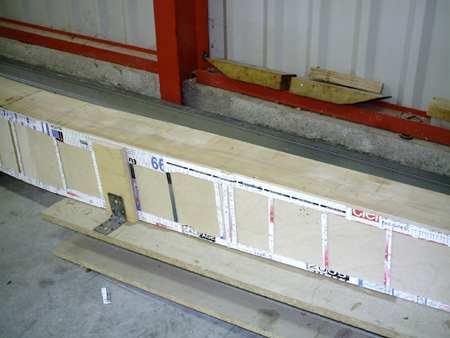

 Vue de détail du collage des âmes. Le longeron est positionné dans son bâti afin de garantir la régularité de sa forme. La pression de collage est assurée en agrafant les plaques sur le support à coller. Afin de ne pas marquer et endommager la plaque, des bandes de cartons sont diposées sur toute la surface de collage. On peut donc reconnaitre les semelles (dessus/dessous) et les diaphragmes (verticaux).

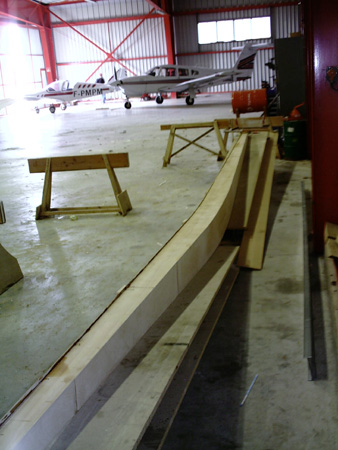

 Vue d'ensemble du longeron dans son bâti.


 Avant de poser les nervures... régler, mesurer plutôt trois fois qu'une !
